產品規格

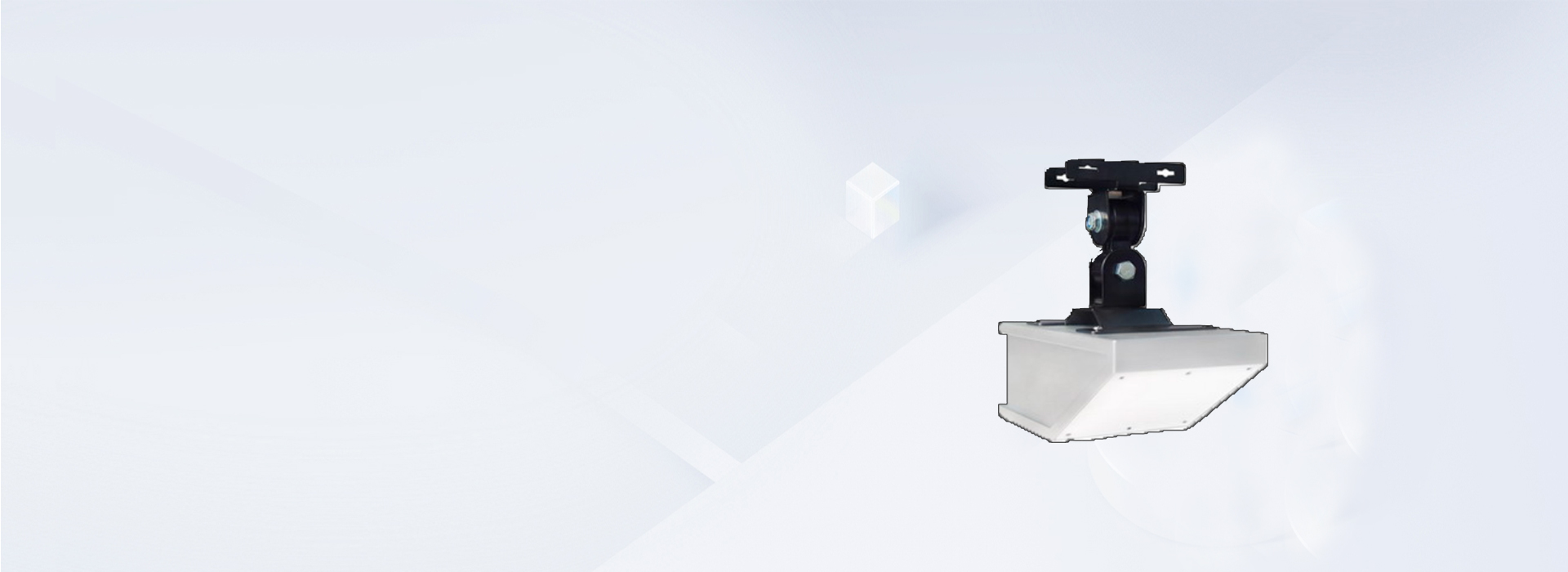

HYDS-T12031P-UWSM


產品功能特點

集成風速測量，自動補償流速。

抑制強風天氣對流速測量的干擾。

水位流速一體，便于調試安裝。

非接觸測量，不受雜物影響。

FMCW調頻信號+CW連續多普勒，具有極高的精度及分辨率。

極窄的波束角，適應各種狹窄空間。

全封閉外殼，IP68級防水，無懼雨雪。

經過軍工級應力篩選，可適應嚴苛的高低溫環境。

通過6KV高壓浪涌測試，雷電環境可具有較高的可靠性。


產品技術參數

水位量程   0.2-30m

流速量程   0.1-20m/s

風速量程   0-30m/s

水位精度   1mm

流速精度   0.01m/s

風速精度   0.1m/s

風速補償   自動補償流速

通信協議   RS-485,Modbus

工作電壓   12vDc(6-30vDc)

典型功耗   700mW

工作原理   120+24GHz FMCW+CW 200KHz超聲波測風速

發射功率   20dBm（自適應調節）

響應時間   最快100ms

天線形式   微波透鏡+微帶陣列

波束角    雷達測距4°*4°/測速12°*24°,超聲測速14°

工作溫度   -40℃~70℃

溫度輸出   精度1℃，分辨率0.1℃

配置方式   支持遠程軟件配置、升級

防護等級   IP68

外殼材質   硬鋁合金（主體）

安裝方式   支架安裝

防雷等級   6Kv雷擊浪涌

尺寸   206*114*166（mm）

重量   2300g


產品范圍

用于灌區灌溉渠首、干渠、支渠的流量測量。
