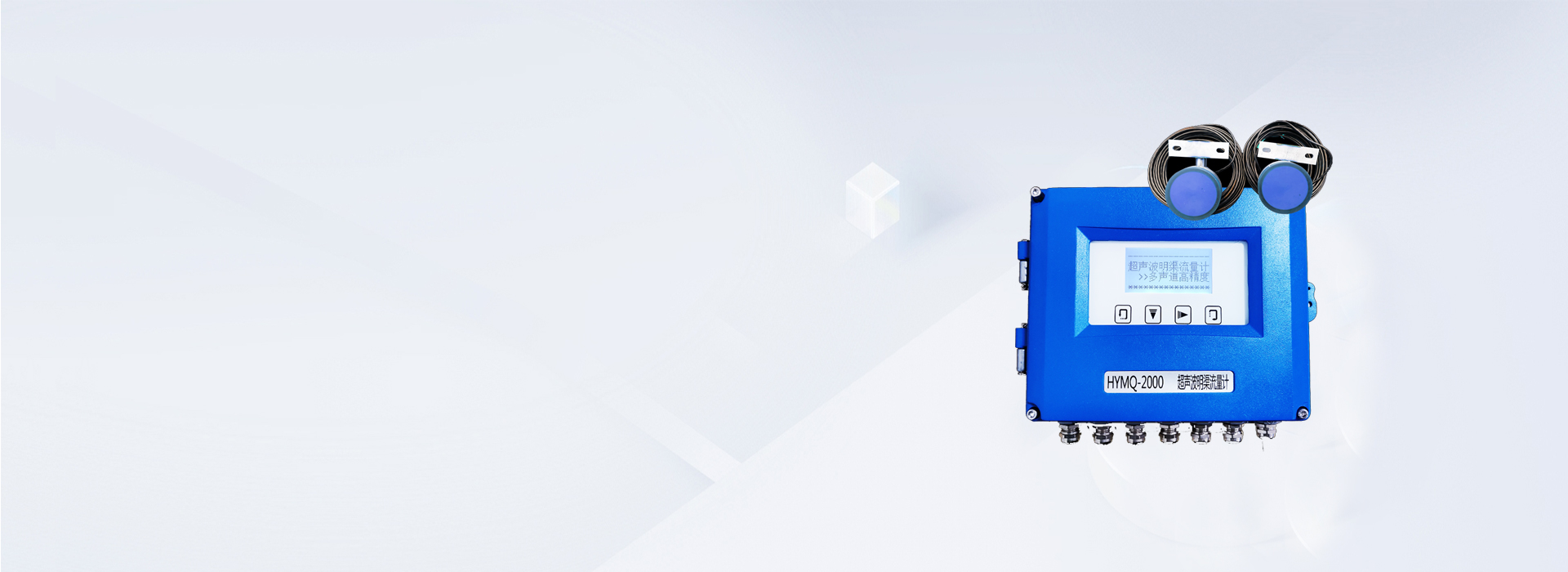

產品介紹
本儀表是一款專門設計用于水文水利行業的智能明渠流量計，結合水文水利行業要求的低功耗、多用途的應用特點，本儀表不僅可以顯示和輸出水文相關核心數據，還可以顯示和輸出各種接入傳感器的工作狀態等信息。同時，內部不僅集成了巴歇爾槽、矩形堰、等寬堰和直角三角堰的明渠流量積算功能，還支持無堰槽模式，即在標準斷面下，通過水位流量關系率定，實現明渠流量積算功能。以時間數字轉換專用技術為核心，直接轉換直接讀取，時間分辨率達到20ps，使超聲測量進入新時代，測量管徑從25mm～8000mm都能準確穩定的測量。
主機可直接顯示液位、瞬時流量、累計流量、工作狀態和當前電壓，內置EEPROM數字存儲器，停電后確保設置參數不丟失。可廣泛應用于各種渠道、小型河道、灌區、排水口的計量或監測，測量結果不受水質的影響。
產品功能特點
產品功能特點
彩色觸摸屏，圖片化操作，清晰直觀；
帶有數字示波器顯示功能，直接觀看接收信號指導傳感器快速準確安裝；
插槽式智能時差法測量模塊，每個聲道獨立測量，各個聲道同時工作，可以擴展任意多聲道，測量更準確穩定，實時性更強；
同時具備滿管，非滿管，渠道測量功能，一機多用；
整機采用國際最先進的專用集成電路，獨立的知識產權和程序設計，終身免費更新軟件；
標準電流輸出，串口，累積脈沖，可以擴展網絡無線和以太網接口；
能夠根據用戶要求設計更新圖片畫面，用戶也可以自行更新畫面；
超強測量功能，管道最大直徑5米，渠道河道采用垂線測量可以任意寬；
傳感器規格齊全適應各種場合測量需求，安裝簡便快捷
德國ACAM專用時間數字轉換電路，分辨率20ps；
美國TI超強傳感器發射功率，穿透15mm碳鋼板；
美國專用低噪聲前置放大器，0.8nv/Hz；
插入式傳感器在水中發射接收距離可達到10米以上
每個聲道獨立的智能測量模塊確保多聲道測量的快速準確穩定
美國ATMEL先進的MAGE 1280系列微控制器；
完全的獨立知識產權和設計編程3種專利技術,可以按要求定制
5吋大屏幕彩色觸摸屏具有數據顯示,人機對話,信號波形顯示功能
隔離RS485串口和脈沖輸出；
抗工頻和變頻干擾；
空管自動判斷和故障判斷
可選配電源防雷和信號防雷
防爆等級：Exdib Ⅱ BT4
CMC認證：00000251
產品技術參數
主機：
數據顯示：5吋彩色800*480觸摸屏顯示及錄入
電源電壓：AC220V±20%或DC12—28V
整機功耗：<20W
顯示內容：流量、累積流量、流速、液位,信號波形,趨勢圖等
輸出信號：4—20Ma,脈沖、RS232/485
環境溫度：-20—70℃
工作溫度：-20—70℃
相對濕度：10—90%
防護等級：IP65
安裝方式：壁掛式
主機與傳感器距離：《200米
超聲波流速傳感器：
測量原理：時差法連續測量
測量聲道：1~6聲道(超過6聲道需要定制)
適應能力：可測量含有少量懸浮物的液體
測量精度：1.0%
流速范圍：0.01m/s---30m/s
測量管徑范圍：25---5000mm
環境溫度：-20—70℃
工作溫度：-20—70℃
介質溫度：-20—80℃
防護等級：IP68
超聲波液位傳感器：
測量精度：1.0%
測量范圍：0.01m---2m
分辨率： 1.0mm
環境溫度：-20—70℃
工作溫度：-20—70℃
介質溫度：-20—80℃
防護等級：IP68
產品重量：3.5Kg（不含線纜）
產品范圍
城市給排水、江河水、海水及其他均質流體，可測量含有固體物質的污水，廣泛適用于管道、河道、渠道的流速和流量的測量。
